RD7 ナビ交換2014/05/06

連休初日、司令官は仕事で小生はナビ交換作業です。
ツナギ着て気合入っとります。

ホンダディーラーオプションのVXH-072CV。クラリオン製のHDDナビですがいかんせん古くて遅いので数年新しいサンヨーゴリラに交換します。



ここにタッピング2本、上はツメです。



とりあえずナビ外しました。




オプションナビに入っていた3Pコネクタをぶった切りました。
緑/黄:Pブレーキ信号(使わない)
緑/黒:リバース信号
青/白:車速パルス
です。


ゴリラ側はオスギボシになってましたので、メスギボシに加工。リバース信号線は、リアカメラの電源としてもつなぎますのでダブルのギボシ。




ゴリラのコネクタはできるだけつないでおきました。





USBメモリを使う場合はケーブルをつないでおけと。先っちょをグローブボックスに出しておくか。RCAのケーブルは・・・これで何かをつなぐとは思えんので却下。





通線ワイヤーでひっぱりこみます。


残っている緑のコネクタはETCです。今まではナビ連動でしたが、今回はACC電源とアースだけつなぎました。GPSアンテナの交換は苦労するかなと思っていたのですが、コネクタ同じでそのまま使えました。




とりあえずここでテスト。ゴリラのロゴ出れば起動OK。




Pブレーキ線をアースに落として、これらのボタンが生きていれば走行中でも使えるということになります。Pブレーキにつなぐと走行中はほとんどのボタンがグレーアウトになります。




純正のリアカメラを生かすためにヤフオクで変換アダプタ約2千円を買いました。コネクタがあれば作れるかな、それとも途中でぶった切って・・とか考えましたが、めんどくさくなって日よりました。




ロータリーコマンダーを使うためのアルコンをつなぎ、残るはTVアンテナのみ。
TVは見ないと言っておりましたが、やはりついている機能が使えない状態というのは許せん。



アナログのときのアンテナがついておりました。UHFなんだからそのまま使えるんじゃ?と思いましたが、ナビ側のコネクタが合わず。
ケーブルはナビについてたので、amazonでフィルムアンテナのみ約2,000円でゲット。

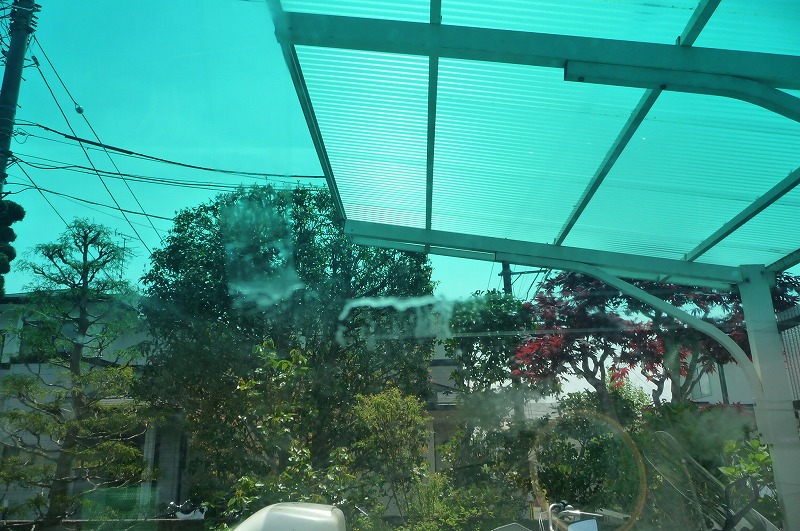

上のアンテナをはがしたら、きれいにノリがきっちり残り、これを除去するのが今回一番手間がかかりました。
「両面テープはがし」というのを使いましたが、やるんじゃなかったと後悔。

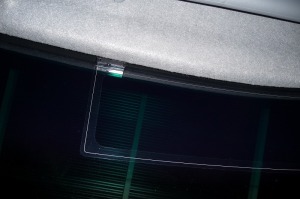

アンテナ部のコネクタなんですけどね、これに左右があることにちょっと感心しました。「芸が細かい」と思いましたが普通ですかね?





右側。地デジのアンテナって小さいっすねえ。




配線中の図。ゴタゴタ汚いのがアマチュアの証拠か。





あ、左側失敗。最初にフィルムアンテナ貼るときにコネクタのこと考えなかったな。




おー、映った。さすがフルセグ結構きれいに見えます。次の日に司令官に運転させ、走りながら具合を見ましたが途切れもせずワンセグにもほとんどならないのでなかなかいいんでないの。(TV見ないっつー話はどこにいった?)




周りにスキマができます。これを埋めるパネルはAV取付キットとか言って5千円もしやがりますので・・・




黒い塩ビ板をカッターで切って自分で作ると材料費200円くらい。




かぶせてみるとまあまあ。
仕上がりの写真撮るの忘れました。おそまつ。


予算3万円ではじめ、ヤフオクでナビ:25,000円、リアカメラ用アダプタとフィルムアンテナで4,000円、一応納まったのでよしと。今日アップガレージ(中古パーツ屋)に行ったら、このナビ39,900円で売ってました。
今回のDIYはなかなか楽しかったです。
